CLASSIFICAÇÃO DO GRÃO ABRASIVO: ENTENDA AS NORMAS ANSI (CAMI) E FEPA

Este informativo tem como objetivo reforçar os conceitos abordados nos treinamentos sobre abrasivos realizados pela 3M do Brasil, especialmente no que se refere às normas de classificação do tamanho do grão abrasivo utilizado na fabricação de lixas e abrasivos revestidos.

Compreender a granulometria da lixa é fundamental para selecionar o produto mais adequado para cada aplicação, garantindo melhor rendimento, acabamento superficial e produtividade nos processos de lixamento.

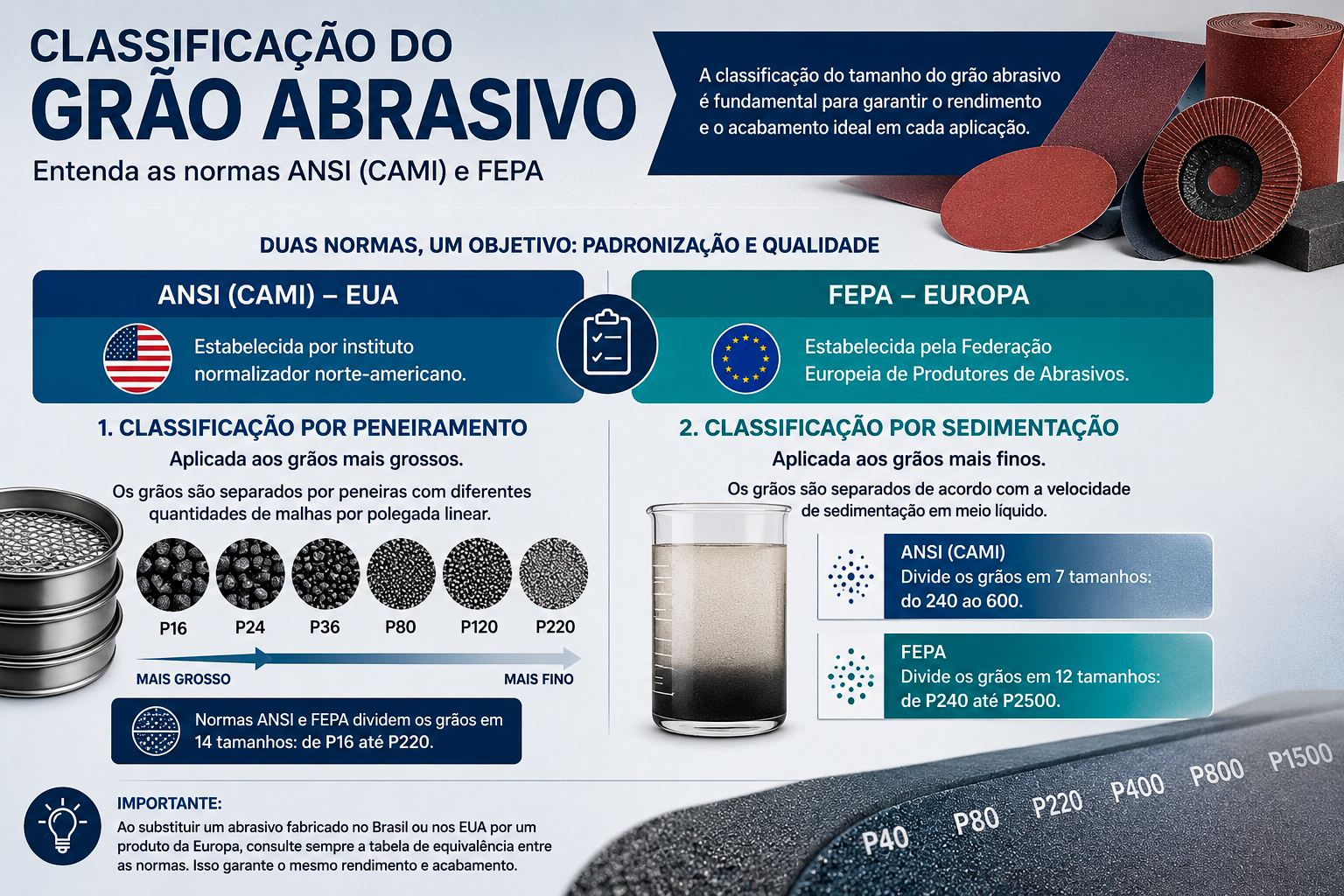

Quais são as normas de classificação do grão abrasivo?
Os abrasivos fabricados no Brasil e nos Estados Unidos seguem duas importantes normas técnicas para classificação do tamanho do grão abrasivo:
• Norma ANSI (CAMI) – estabelecida por um instituto normalizador norte-americano.
• Norma FEPA – definida pela Federação Europeia de Produtores de Abrasivos.

Essas normas determinam a forma como os grãos abrasivos são classificados, permitindo a padronização dos produtos e facilitando a comparação entre diferentes fabricantes.

Como os grãos abrasivos são classificados?
De acordo com as normas ANSI (CAMI) e FEPA, os grãos minerais são divididos em dois grupos principais.

1. Classificação por peneiramento
Neste método, os grãos abrasivos são classificados por meio de peneiras com diferentes quantidades de malhas por polegada.

Tanto a norma ANSI quanto a FEPA dividem os grãos em 14 diferentes tamanhos, variando do grão P16 ao P220.

Os números indicam a quantidade de malhas existentes em uma polegada linear da peneira utilizada na classificação. Por exemplo, o grão 16 é classificado em uma peneira com 16 malhas por polegada.

Como o espaço entre as malhas diminui à medida que o número aumenta, os grãos mais baixos são significativamente mais grossos. Dessa forma, o grão 16 é aproximadamente 14 vezes mais grosso que o grão 220.

2. Classificação por sedimentação
Para os grãos mais finos, a classificação é realizada por um processo de sedimentação em meio líquido. Nesse método, as partículas mais grossas sedimentam mais rapidamente do que as partículas mais finas.

Na norma ANSI (CAMI), os grãos são divididos em 7 tamanhos diferentes, variando do 240 ao 600.

Já na norma FEPA, existem 12 classificações distintas, abrangendo desde o P240 até o P2500.
Uma característica importante é que a norma FEPA utiliza a letra "P" antes da numeração do grão abrasivo, enquanto a norma ANSI também é frequentemente identificada como norma CAMI.

Equivalência entre os grãos ANSI e FEPA
Ao substituir um abrasivo revestido fabricado no Brasil ou nos Estados Unidos por um produto fabricado na Europa, é essencial observar a tabela de correlação entre as normas FEPA e ANSI (CAMI).

A escolha correta da equivalência de grão abrasivo garante que o rendimento, a taxa de remoção de material e o acabamento final obtido sejam compatíveis entre os diferentes produtos.

Por esse motivo, sempre consulte a tabela de conversão de granulometria antes de realizar substituições entre lixas e abrasivos produzidos sob normas distintas.

Para facilitar a comparação entre os diferentes padrões de classificação de abrasivos, a tabela abaixo apresenta a correspondência entre Micron, ANSI (EUA), FEPA (Europa) e 3M Trizact™:

Tabela Comparativa de Grãos Abrasivos - Montagna (PDF)
